FRESADORAS DE BANCADA CNC

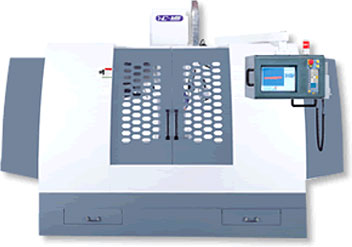

CNC-36MB

Descripción	CNC-24MA	CNC-36MB	CNC-46MB	CNC-51MB	CNC-61MB	CNC-71MB	CNC-81MB
Sup. de la Mesa	1270*320 mm	1270*400 mm	1500*400 mm	1900*700 mm	2300*700 mm	2800*700 mm	3300*700 mm
Recorrido del eje X/Y/Z de la mesa	750400570 mm	1000500570 mm	1300500570 mm	1600800635 mm	2000800635 mm	2500800635 mm	3000800635 mm
Ancho de guías eje X,Y,Z	286/390/420 mm	306/620/470 mm	306/620/470 mm	460/1000/470 mm	460/1000/470 mm	460/1000/470 mm	460/1000/470 mm
Avances rápidos en X,Y,Z	7,5 m/min.	10 m/min.	10 m/min.	10 m/min.	10 m/min.	10 m/min.	10 m/min.
Carga dinám. adm. sobre la mesa	500 Kgs.	700 Kgs.	900 Kgs.	1400 Kgs.	1500 Kgs.	1600 Kgs.	1700 Kgs.
Cono del husillo	BT40	BT40	BT40	BT40	BT40	BT40	BT40
Gama de velocidad	8.000 RPM	8.000 RPM	8.000 RPM	8.000 RPM	8.000 RPM	8.000 RPM	8.000 RPM
Potencia del motor del husillo	7,5 HP	10 HP	15 HP	15 HP	15 HP	15 HP	15 HP
Pot. de los motores de CA (X,Y,Z)	1 KW	1,3 KW	2 KW	2 KW	2 KW	3,5/3,5/2 KW	3,5/3,5/2 KW
Dist. min. y máx. entre el husillo y la mesa	100-530 mm	100-670 mm	90-660 mm	90-660 mm	170-805 mm	170-805 mm	170-805 mm
Dist. min. y máx. entre el husillo y la columna	470 mm	540 mm	850 mm	850 mm	850 mm	850 mm	850 mm
Diám. y largo máx. de herramienta	100-250 mm	100-300 mm	100-300 mm	100-250 mm	100-250 mm	100-250 mm	100-250 mm
Precisión de posicionamiento	+/- 0,005 mm	+/- 0,005 mm	+/- 0,005 mm	+/- 0,005 mm	+/- 0,005 mm	+/- 0,005 mm	+/- 0,005 mm
Precisión de repetibilidad	+/- 0,01 mm	+/- 0,01 mm	+/- 0,01 mm	+/- 0,01 mm	+/- 0,01 mm	+/- 0,01 mm	+/- 0,01 mm
Peso	2500 Kg	3700 Kg	3900 Kg	6300 Kg	6600 Kg	8400 Kg	8700 Kg

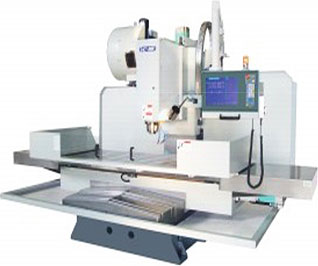

KM-120

Características técnicas	KM80	KM100	KM150	KM180	KM2085	KM2585
Superficie de la mesa	1270 x 305 mm	1370 x 410 mm	1800 x 450 mm	2.100 x 450 mm	2.200 x 810 mm	2.700 x 810 mm
Recorrido longitudinal, transversal de la mesa	800 x 500 mm	1.000 x 500 mm	1.500 x 650 mm	1.800 x 650 mm	2.000 x 850 mm	2.500 x 850 mm
Recorrido vertical del husillo	500 mm	500 mm	620 mm	620 mm	710 mm	710 mm
Avances longitudinales, transversales, y verticales	10.000 mm/min	10.000 mm/min	10.000 mm/min	15.000 mm/min	15.000 mm/min	15.000 mm/min
Carga dinámica admisible sobre la mesa	400 Kgs	600 Kgs	1.000 Kgs	1.200 Kgs	2.200 Kgs	2.400 Kgs
Cono del husillo	BT40	BT40	BT40	BT40	BT40	BT40
Gama de velocidades	6000 RPM	6000 RPM	6000 RPM	6000 RPM	6000 RPM	6000 RPM
Potencia del motor del husillo, CA 380V, 50 Hz	7,5 HP 1 1 KW	10 HP	15 HP	15 HP	20 HP	20 HP
Pot. de los servo motores para los avances long., transv. y vert.	1 KW	1 KW	1,5 KW	1,5 KW	5 KW	5 KW
Potencia de la bomba de refrigeración	75 W	75 W	75 W	75 W	75 W	75 W
Potencia del motor de la lubricación	40 W	40 W	40 W	40 W	40 W	40 W
Distancia máxima del husillo a la mesa	620 mm	620 mm	730 mm	730 mm	830 mm	830 mm
Distancia máxima del husillo a la columna	530 mm	530 mm	670 mm	670 mm	870 mm	870 mm
Altura total de la máquina	2.520 mm	2.520 mm	2.550 mm	2.550 mm	2.550 mm	2.550 mm
Espacio requerido para su instalación	2.100 x 2.260 mm	2.100 x 2.280 mm	2.700 x 2.280 mm	2.700 x 2.280 mm	3.200 x 2.280 mm	3.810 x 2.280 mm
Peso de la máquina sin accesorios ni embalajes	2.600 Kgs	2.800 Kgs	4.500 Kgs	4.800 Kgs	9.500 Kgs	10.200 Kgs

FRESADORAS DE BANCADA CNC , marca INSUMATRIC, con control SIEMENS 808D

ECO-MILL

Descripción	ECO-MILL
Sup. de la Mesa	800 X 240 mm
Recorrido del eje X/Y/Z de la mesa	430 X 280 X 400 mm
Cono del husillo	BT30
Gama de velocidad	100 - 2500 RPM
Potencia del motor del husillo	7,5 HP
Pot. del motor del husillo, CA380V, 50 Hz	2 HP
Peso de la máquina	800 Kgs
Dimensiones de la máquina	1600 x 1250 x 2300 mm
