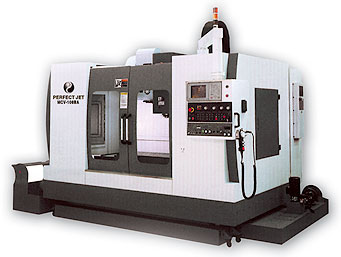

| CENTRO DE MECANIZADO VERTICAL CON GUÍAS CUADRADAS |
CARACTERISTICAS TÉCNICAS |
MCV-86 |
MCV-116 |
MCV-127 |
MCV-147 |
Dimensiones de la mesa |
1050 x 600 mm |
1300 x 600 mm |
1300 x 600 mm |
1450 x 680 mm |
Máxima capacidad de carga |
600 kgs. |
800 kgs. |
1000 kgs. |
1400 kgs. |
Recorrido del eje X, Y, Z |
850x650x600 mm |
1100x650x600mm |
1200x700x600mm |
1400x700x700mm |
Motor del husillo (30 min.) |
7,5 y 10 HP (30min) |
10 y 15 HP (30min) |
15 y 20 HP (30min) |
15 y 20 HP (30min) |
Motor del eje X, Y, Z |
3 HP |
3 HP |
3 HP |
3 HP |
Velocidad del husillo |
8000/10000 rpm |
8000/10000 rpm |
8000 rpm |
8000 rpm |
Cono del husillo |
40 |
40 |
50 |
BT 40 |
Cantidad de herramientas |
16 ATC |
16 ATC |
24 ARM Type |
24 ARM Type |
Portaherramientas |
BT 40 |
BT 40 |
BT 50 |
BT 40 |
Pull stud |
45° |
45° |
45° |
45° |
Posicionamiento |
+/-0,005/300 mm |
+/-0,005/300 mm |
+/-0,005/300 mm |
+/-0,005/300 mm |
Repetibilidad |
+/- 0,01 mm |
+/- 0,01 mm |
+/- 0,01 mm |
+/- 0,01 mm |
Peso Neto de la máquina |
7.000 kgs |
7.500 kgs |
8.500 kgs |
14.000 kgs |
CARACTERISTICAS TÉCNICAS |
MCV-168 |
MCV-2010 |
MCV-2510 |
MCV-3010 |
Dimensiones de la mesa |
1700 x 815 mm |
2200 x 1000 mm |
2700 x 1000 mm |
3100 x 1000 mm |
Máxima capacidad de carga |
2100 kgs. |
3000 kgs. |
3200 kgs. |
4000 kgs. |
Recorrido del eje X, Y, Z |
1600x800x700mm |
2000x1000x800mm |
2500x1000x800mm |
3000x1000x800mm |
Motor del husillo (30 min.) |
20 y 25 HP (30min) |
20 y 25 HP (30min) |
20 y 25 HP (30min) |
20 y 25 HP (30min) |
Motor del eje X, Y, Z |
3 HP |
3 HP |
3 HP |
3 HP |
Velocidad del husillo |
6000 rpm |
6000 rpm |
6000 rpm |
8000 rpm |
Cono del husillo |
50 |
|
|
|
Cantidad de herramientas |
24 ARM Type |
24 ARM Type |
24 ARM Type |
24 ARM Type |
Portaherramientas |
BT 50 |
BT50 |
BT50 |
BT 50 |
Pull stud |
45° |
45° |
45° |
45° |
Posicionamiento |
+/-0,005/300 mm |
+/-0,005/300 mm |
+/-0,005/300 mm |
+/-0,005/300 mm |
Repetibilidad |
+/- 0,01 mm |
+/- 0,01 mm |
+/- 0,01 mm |
+/- 0,01 mm |
Peso Neto de la máquina |
15.000 kgs |
20.000 kgs |
23.000 kgs |
25.000 kgs |
|
|
